高压离心风机消声器

高压离心风机消音器、高压离心风机消声器【高压离心风机消音器】基本说明 · 产品标题：高压离心风机消音器、高压离心风机消声器 · 产品别名：消音器、消声器、高压

在线订购

产品详情

高压离心风机消音器、高压离心风机消声器

【高压离心风机消音器】基本说明
· 产品标题：高压离心风机消音器、高压离心风机消声器
· 产品别名：消音器、消声器、高压离心风机消声器、高压离心风机消音器、通风消音器
· 产品型号：GF片式、GF蜂窝式
· 工作压力：0-100kpa
· 工作温度：0-300℃
· 工作流量：0-1000000m³/h
· 设计降噪：30±5dB(A)

· 本体材质：不锈钢TP304、316L、碳钢Q235-B

【高压离心风机消音器】产品简介

高压离心风机消音器（高压离心风机消声器）用于治理风机对环境所形成的空气动力性噪声的消声装置。供各类风机、鼓风机、离心式及轴流式通风机进、出风道的消声之用。该消声器系列产品为阻抗声流型。根据对发电厂各类风机运行现场的噪声源进行实际测试所取得的频谱特性资料来确定在哪些频谱范围内需要多大消声量作为设计吸声片结构及流体通道的主要依据，同时采用具有较大材料饰面的狭矩形通道，以增强吸收效果。

【高压离心风机消音器】适用范围：

风机消音器是用于离心风机、引风机、通风机、局扇风机、除尘风机、罗茨风机、鼓风机、轴流风机、ZDL型中低压离心风机、F高压离心通风机、ZP100、ZP150、ZP200、ZP300型消音器等，高压离心风机消音器主要用于降低各种风机风口、风道和封闭式机房进风口的空气动力性噪声。

【高压离心风机消音器】工作原理：
高压离心风机消声器采用了对高、中频噪声起消声作用的阻式结构及对中、低频噪声起消声作用的抗式结构，根据对工业用各类风机运行现场噪声源进行实际测试所取得的频谱特性资料来确定在哪些频谱范围内需要多大消声量作为设计吸声体及流体通道的主要依据，同时采用了具有较大吸声材料饰面的狭矩形通道，以增强吸收效果。另，风机的噪声源在最大噪声级时，其频谱值往往不止一种，而对不同频谱带，对其消声量要求也不相同。为此系列通风管道消音器及鼓引高压离心风机消音器均为阻抗声流型，采用了对高、中频噪声起吸音消声作用的阻式结构及对中、低频噪声起消声降音作用的抗式结构，同时在阻式通道中采用了高频及低频两种吸音消声区，用以最大限度的增宽消声频带，以实现良好的消声降噪效果。
通风管道消音器及鼓引高压离心风机消音器适用于各类离心式、轴流式、罗茨风机及空压机。
片式消声器是阻止声音传播而允许气流通过的一种器件，是消除空气动力性噪声的重要措施。片式消声器主要是利用多孔吸声材料来降低噪声的。把吸声材料固定在气流通道的内壁上或按照一定方式在管道中排列，就构成了片式消声器。当声波进入片式消声器时，一部分声能在多孔材料的孔隙中摩擦而转化成热能耗散掉，使通过消声器的声波减弱。
片式消声器对消除高、中频噪声效果显著，对低频噪声的消除则不是很有效，其消声量与消声器的结构形式、空气通道横断面的形状与面积、气流速度、消声器长度，以及吸声材料的种类、密度、厚度等因素有关，护面板材料及其型式对消声效果也有很大影响；护面材料可采用柔软多孔透气的织物，如玻璃纤维布，或穿孔板。护面用的穿孔板一般采用薄钢板、不锈钢板加工制成。为了发挥吸声材料的吸声性能，穿孔板的穿孔率应大于20%，孔径3～10mm。

【高压离心风机消音器】应用范围

高压离心风机消音器、高压离心风机消声器广泛应用于建筑、钢铁、石油、化工、电子、发电、纺织、造纸、食品、制糖、制药、塑料、汽车行业等领域。

【高压离心风机消音器】技术参数
格型号风机接口mm 适用风机参数消声器规格阻力损失Pa
流量 m3/h 气流速度m/s 总长 mm 外径mm

格型号	风机接口mm	适用风机参数		消声器规格		阻力损失Pa
格型号	风机接口mm	流量 m3/h	气流速度m/s	总长 mm	外径mm	阻力损失Pa
GF-200	200	1000-20000	3-10	1050	450	150
GF-300	300			1500	500	150
GF-400	400			1500	730	170
GF-450	450			1800	750	200
GF-500	500			1800	880	200
GF-600	600			1800	1100	200
GF-700	700	8000-70000		2200	1200	200
GF-800	800			2300	1300	200
GF-900	900			2500	1400	200
GF-1000	1000			2500	1550	240
GF-1200	1200			2800	1750	240
GF-1400	1400			2800	1750	240
GF-1600	1600			3000	2150	300
GF-1800	1800	9000-150000		3000	2350	300
GF-2000	2000			3400	2450	300
GF-2200	2200			3400	2550	300
GF-2400	2400			3400	2900	400
GF-2700	2700	120000-250000		3400	3000	400
GF-3000	3000	120000-250000		3400	3300	400

注：订购消音器请提供具体参数：
1、工作压力 Mpa
2、工作温度 ℃
3、工作流量 t/h
4、接管尺寸 mm
5、设备材质

6、安装位置

【高压离心风机消音器】制造工艺
1.本设备为风机进出口消音器，采用抗性片式结构消音器，本设备按《GB1234-8工业企业厂界噪声排放标准》设计、生产、验收。
2.焊接时应采取必要措施防止变形，保证四壁的平整度及对角度。
3.直板消音片之间距离均匀一致，打孔时孔距均匀，两端无毛刺。
4.吸音填料应严格按要求选用，安装密度应符合图纸要求。
5.对接法兰应平整、光滑，四周打磨平整无毛刺及切割缺陷。
6.消音器和风机管道连接处，为法兰连接。（配反法兰及紧固件）

7.通过该消音器的气体含尘量应低与150mg/m³，不允许含水雾或腐蚀性气体通过，气体温度不应大于300℃。

【高压离心风机消音器】安装要求
1.消声器的安装方向必须正确，与风管或管件的法兰连接应保证严密、牢固。
2.消声器安装后，可用拉线或吊线的方法进行检查，不符合要求的应进行修整。
3.消声器安装就位后，应加强管理，采取防护措施。严禁其它支、吊架固定在消声器法兰及支吊架上。
4.消声器、消声弯头等在安装时应单独设支、吊架，使风管不承受其重量支吊架应根据消声器的型号、规格和建筑物的结构情况，按照国标或设计图纸的规定选用。
5.消声器在安装前应检查支、吊架等固定件的位置是否正确，预埋件或膨胀螺栓是否安装牢固、可靠。支、吊架必须保证所承担的载荷。

6.消声器的型号、尺寸必须符合设计要求，并标明气流方向。

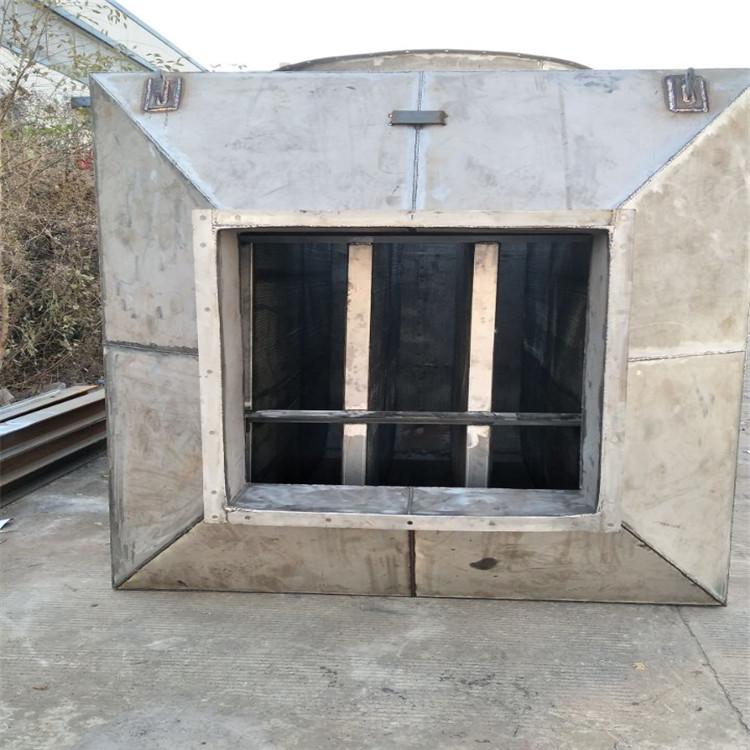

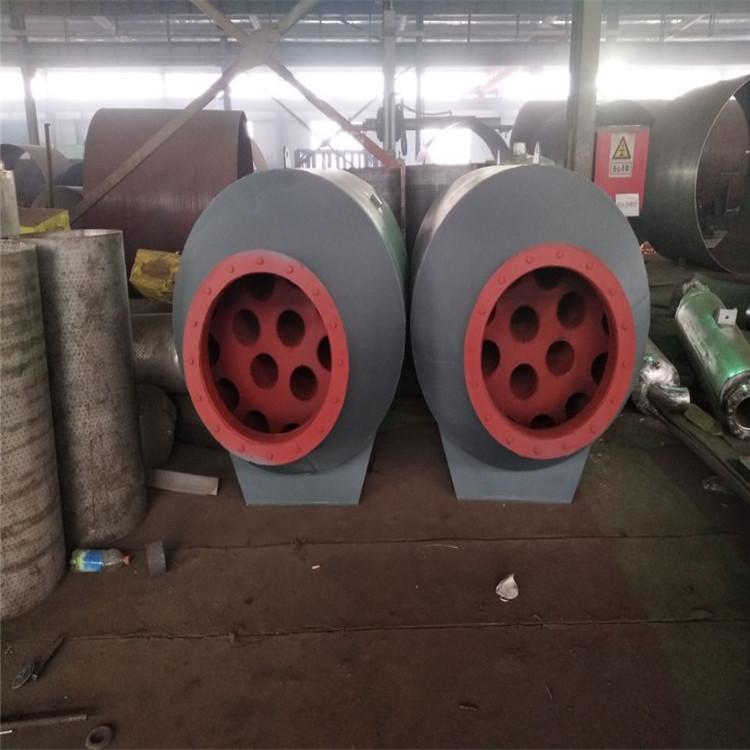

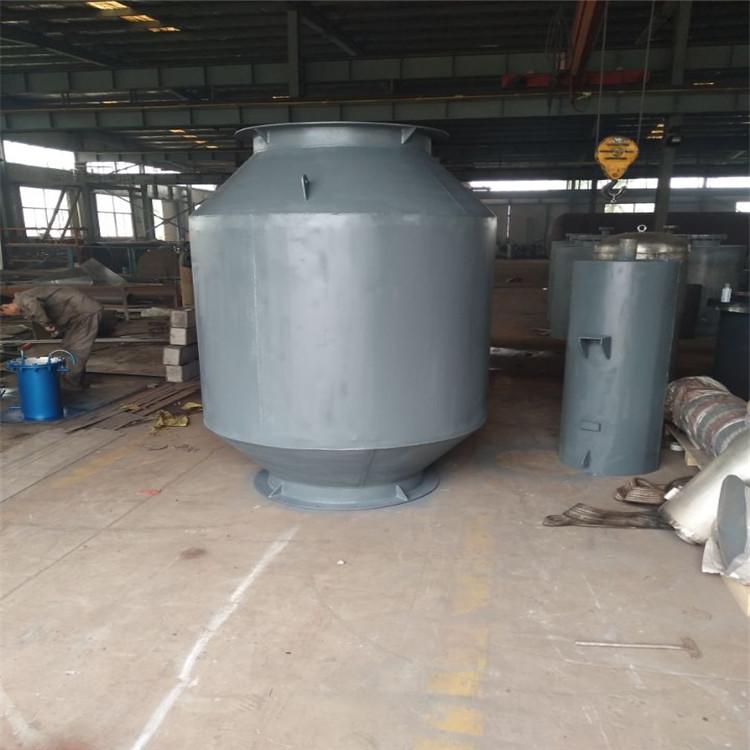

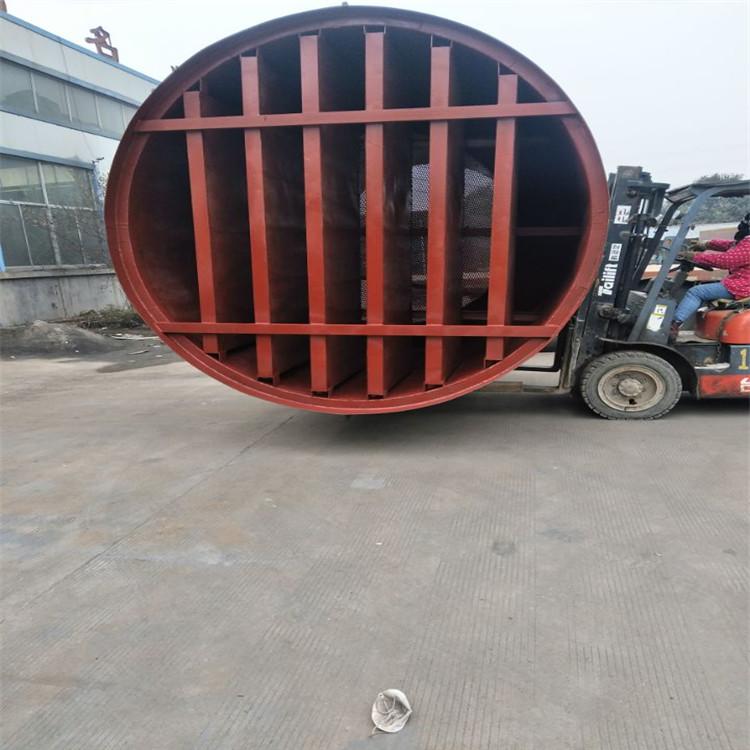

【高压离心风机消音器】实拍图
